(De)Montage Seitenwand hinten

bei der Corvette C5.

I. Einführung

Die Corvette C5 verfügt nicht über eine selbsttragende Karosserie. Alle Karosserieteile, bestehend aus GFK oder PURIM sind auf einen Stahlrahmen geschraubt.

Im Folgenden ist die Demontage der Seitenwand hinten links beschrieben, da hier gegenüber rechts die zusätzliche Schwierigkeit der Tankklappe hinzukommt. Die Demontage hinten rechts erfolgt analog, jedoch ohne Tankklappe.



II. Benötigte Werkzeuge

  • Steckschlüsselaufsätze
    • 7mm
    • 8mm
    • 10mm
    • 11mm
    • T10 (Torx)
  • Ringschlüssel 7mm
  • kleine Ratsche
  • (beschriftete) Gefäße zur Lagerung der Kleinteile

III. Demontage

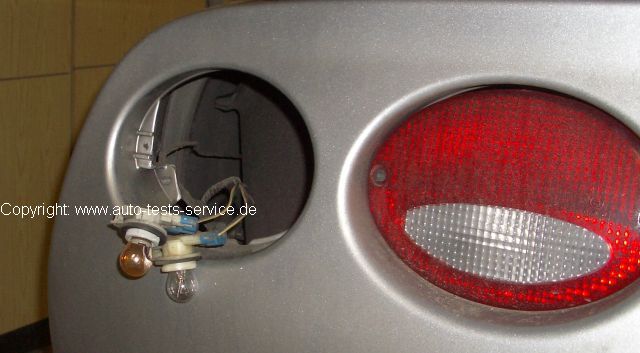

1. Schritt: Rücklicht außen

Die Demontage des Rücklichtes ist nötig, da durch die so freiwerdende Öffnung im Heckbumper weitere Arbeiten durchgeführt werden. Dazu beide Schrauben am Rücklicht mit dem 10er Torx lösen.

Herausziehen des Rücklichtes und (optional) lösen des Rücklichtes vom Leuchtmittel durch Drücken des Clips und Herausdrehen

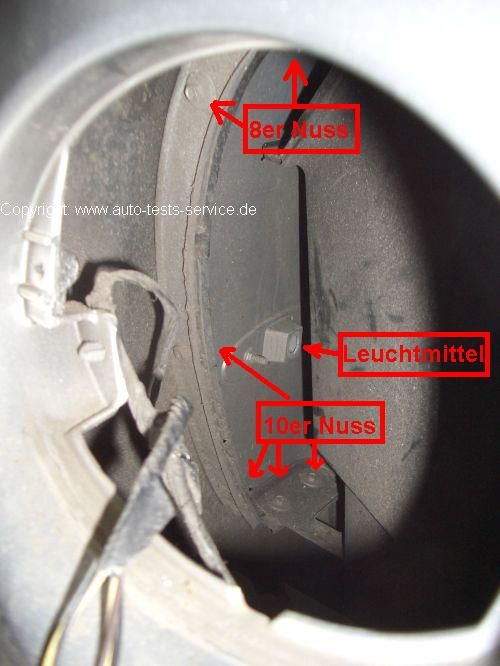

2. Schritt: Demontage des Sidemarkerleuchtmittels; Lösen der Seitenwand vom Heckbumper

  • herausdrehen des Leuchtmittels aus dem Sidemarker (Plastikklemme drücken und dann einfach drehen) und fixieren des Leuchtmittels mittels Tape am Rahmen
  • Lösen der beiden unteren Schrauben zwischen Heckbumper und Seitenwand mit einer 10er Nuss und einer Ratsche (Geduld nötig!)
  • Lösen der beiden Muttern (10er Nuss) zwischen Seitenwand und Heckbumper (Muttern sind nicht sichtbar, da von vorne angebracht)
  • Lösen der beiden Schrauben (8er) oben zwischen Seitenwand und Heckbumper

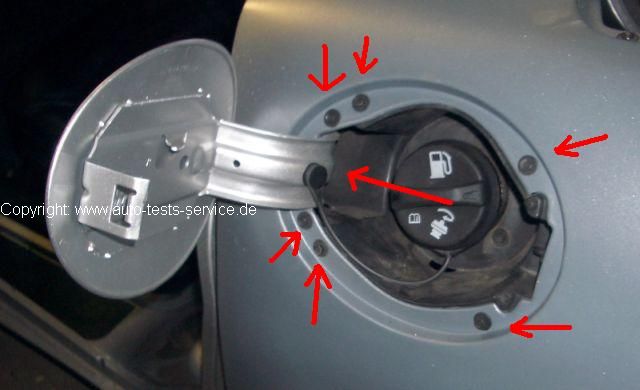

Schritt 3: Lösen des Tankdeckels

  • Öffnen des Tankdeckels
  • Lösen der 7 Schrauben (7ner Nuss); nicht die Schraube im Tankdeckelfuß vergessen!

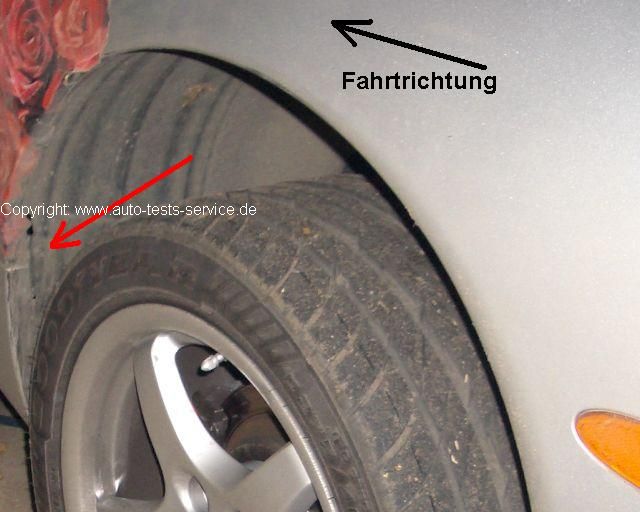

Schritt 4: Lösen der Seitenwand vom Radhaus

  • Lösen der Schraube (7er Ringschlüssel) zwischen Schweller, Seitenwand und Radhaus

Schritt 5: Lösen der Seitenwand im Kofferraum und in der Tür

  •  Öffnen des Kofferraums und der Fahrertür
  • Lösen der 5 Schrauben (10er Torx) im Kofferraum
  • Lösen der 3 Schrauben (10er Torx) in der Fahrertür

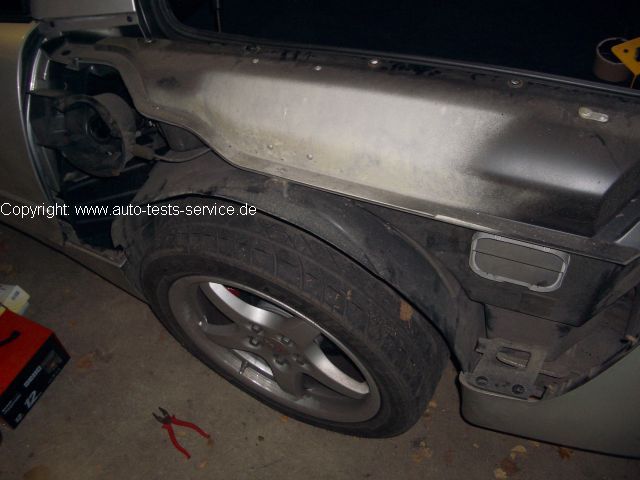

Schritt 6: Demontage der Seitenwand

  • Tankdeckel öffnen und Tankklappe mit Tankdeckel herausziehen
  • Seitenwand vorsichtig nach vorne ziehen (dabei leicht nach außen ziehen)

Schritt 7: Demontage des Sidemarkers und der Verschraubungsleiste

  • Schrauben (11er Nuss) des Sidemarkers lösen und Sidemarker heraustrücken; Sidemarker an neuer Seitenwand montieren
  • Verschraubungsleiste (Metall) am hinten Teil der Seitenwand ausclipsen und an der neuen Seitenwand anbringen.
  • Gegebenenfalls mit einer Zange Festigkeit herstellen.

Schritt 8: Montage

  • Tip: Zur Montage am Besten 2 Personen nutzen. Während eine Person die Seitenwand in Position drückt, verschraubt die andere Person die Verbindungen
  • Tip: Einfach in umgekehrter Reihenfolge montieren.

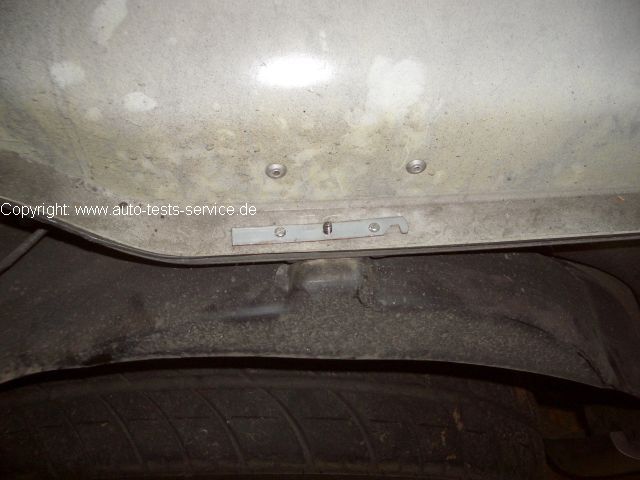

  • Tip: Überprüfen der Radhausverschraubungen auf Festigkeit. Bei mir mußte ich feststellen, dass die obere Radhausverschraubung nicht richtig gezogen hat. Habe die demontierte Seitenwand daher direkt für eine Reperatur genutzt

IV. Fazit

Die Arbeit zeichnet sich durch ihre Einfachheit aus. Allerdings ist sie relativ zeitintensiv. Gerade deshalb lässt sich durch Eigenarbeit sehr viel Geld sparen. [JG]

Technik

Do-It-Yourself: Alle Anleitungen zur Fahrzeugwartung und Instandsetzung erfolgen ohne Gewähr. Bei Unklarheiten besser immer nachfragen!
